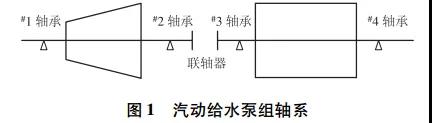

某發電公司 330MW 汽輪機配置 1 臺 100% 容量的汽動給水泵和 1 臺 50% 容量的電動給水泵。汽動給水泵為 80CHTA/4 型筒式多級離心泵，由100% 容量的單軸、單缸、新汽內切換、凝汽式給水泵汽輪機直接驅動。給水泵汽輪機的額定轉速為5400r/min，一階臨界轉速為 2545r/min，二階臨界轉速為 11721r/min，運行轉速范圍為 3100～5900r/min。給水泵汽輪機和汽泵用活動式齒形聯軸器連接。支撐給水泵汽輪機的 #1， #2 軸承主要由 5 塊可傾瓦組成，安裝在給水泵汽輪機下缸上。汽動給水泵組軸系形式如圖 1 所示。

　　給水泵汽輪機出現的振動情況

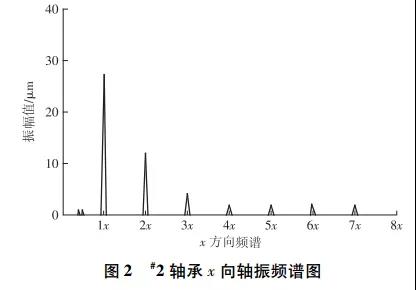

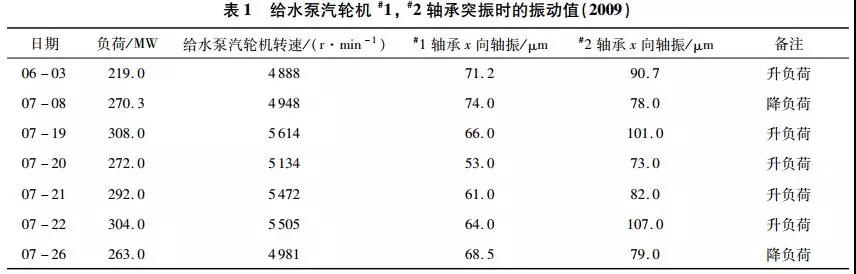

　　2009 年 6 月 3 日，機組負荷為 261.9MW，給水泵汽輪機轉速為 4888r/min，給水泵汽輪機 #2 軸承x 向軸振由 71.2 μm 瞬間突增到 90.7 μm，3min 后下降至 65 μm。同時， #1 軸振也發生了相應變化，其 x 向軸振***大達 71.2 μm。類似現象在此后 1 個多月內又多次出現，具體情況見表 1。從表 1 可以看出，給水泵汽輪機的軸振與負荷變化有關，在負荷突升和突降的過程中，表現特別明顯。 #2 軸承 x 向軸振頻譜圖如圖 2 所示。

　　振動原因分析及處理

　　1、 振動原因分析

　　通過現場測振，給水泵汽輪機 #1， #2 瓦的蓋振(水平、垂直、軸向 3 個方向)并不大，只有 #2 瓦水平方向的蓋振為 62 μm，其余都在 15 μm 以內，油溫水泵汽輪機的瓦振( #1， #2 軸承)，且振動頻譜以 1倍頻振動為主(如圖 2 所示)。在水平結合面上距離差為 100mm 處，對基礎軸承座連接剛度進行了檢測，差別振動為 2 μm，作者認為振動主要是由轉子轉動不平衡引起的。

　　2、 第 1 次處理

　　2009 年 10 月 1 日，機組在低負荷期間，對汽動給水泵進行了檢修。在拆卸過程中，作者發現汽動給水泵轉子有明顯的磨損痕跡，磨損點在驅動端機械密封的冷卻室，泵體口環處有嚴重的磨損現象。汽動給水泵平衡盤處的支持環整圈有嚴重的不均勻沖蝕現象，整個支持環***薄處軸向僅剩 2.5mm。因磨損嚴重，將原芯包整個更換。 10 月 4 日開機后，瓦振測量正常。分析并總結振動的具體原因有以下2 個方面：

　　(1)由于口環間隙不均勻變大，造成水泵轉子轉動精度降低;再加上轉子碰磨引起水泵支撐剛度變化，從而引起臨界轉速的變化。

　　(2)由于水泵平衡盤支持環沖蝕，造成泵運轉質量的不平衡，它所引起的振動隨水泵支持環沖蝕程度而增大，造成水泵轉子振動隨轉速和時間緩慢

　　增大。

　　3、 振動出現的新情況及原因分析

　　2009 年 10 月 6 日， #2 軸承軸振再次增大，***大軸振為 74 μm。 10 月 7 日，軸振達到報警值 75 μm，蓋振也達到 100 μm，根據蓋振大于軸振的實際情況，可判斷出軸承座部分出現共振且振動呈明顯的沿聯軸器增加的跡象。從該瓦振、軸振測量信號的頻譜分析表明，其振動以 1x 頻為主，查閱復裝時的中心數據為泵*** 0.015mm，上扒口為 0.010mm，泵偏電側 0.045mm，中心正常。隨后檢查了 #2 軸承的溫度和進、回油溫度，軸溫較修前下降， #2 瓦的載荷明顯過低。通過現場測溫，發現汽動給水泵地腳螺絲基礎處溫度偏***，達到 100℃左右，而給水泵汽輪機 #2 軸承基礎處溫度為環境溫度，兩者相差達70℃ 左右。綜合振動頻譜、中心和瓦溫數據，作者分析認為，該振動是由激振力引起的，其原因是：由于給水泵汽輪機和泵體的基礎框架受熱不均引起的熱、冷態膨脹差異，造成熱態時轉子中心不正，導致軸承振動再次增大。

　　4、 第 2 次處理

　　2009 年 10 月 7 日，對汽動給水泵組進行了第 2次處理。拆卸聯軸器重新復中心時，考慮到熱態泵轉子和給水泵汽輪機轉子的溫差，將水泵中心下落了 0.65mm，***后的中心結果為泵*** 0.100mm，泵偏東 0.090mm，下扒口 0.065mm，東扒口 0.030mm。

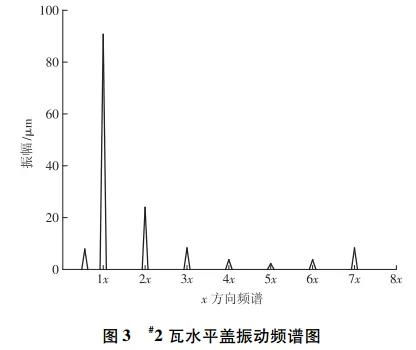

　　重新啟動后，給水泵汽輪機軸振由修前的 70μm 下降到 38 μm 的正常水平，但 #2 瓦蓋振仍然很大，轉 速 在 低 于 4300r/min 時 振 動 正 常，*** 于5100r/min 時 #2 瓦水平蓋振在 100 μm 左右，聯軸器處水平蓋振***大為 138 μm，給水泵汽輪機排汽缸水平結合面的振動也明顯增大，10 月 16 日，***大達到 227 μm。在 10 月 16 日測量的給水泵汽輪機 #2瓦水平蓋振動的頻譜圖如圖 3 所示。

　    5、第 3 次處理

　　2009 年 10 月 17 日，給水泵汽輪機停止后，作者認真檢查了中心、轉子彎曲、聯軸器的情況。解體聯軸器，復測中心情況為泵*** 0.100mm，泵偏東 0.010mm，下扒口 0.065mm，西扒口 0.005mm，該中心完全符合要求。繼續調整中心的意義已經不大。分析了振動頻譜圖沒有明顯的低階諧波分量且振幅沒有明顯的波動現象，可以排除動、靜碰磨。
